E-Roll

φ30以下をご使用、ご希望の方はE-Roll生産機のページを参照ください。

生産機用 E-Roll（φ40～φ62）の特徴

生産機用 E-Roll
（φ40～φ62）の特徴

アニロックスロール/小径グラビアロール

S25C中空材+両端SUS材を使用
セル容積を高精度に管理
専用設計の金型製作が可能

S25C中空材（溝入れ後に表面処理施工）+両端SUS材

材料は面長部にS25Cの中空材、両端部にはステンレス（SUS300番台）を使用し、軽量化、耐食性に優れています。
E-Roll（面長部：径50mm、長さ：1500mm）で約8.5kgの軽量化が可能です。

セル容積を高精度に管理

E-Roll（ロール幅方向、円周方向）でのセル容積のバラつきを抑えて製作することにより、塗布面状の改善、塗布精度の向上が期待できます。

専用設計の金型製作が可能

既存金型に加え、専用設計での金型製作が可能です。
ご要望に合わせた線数、セル容積での設計はもちろん、溝形状の変更も可能です。

仕様一覧を見る

表面処理特性

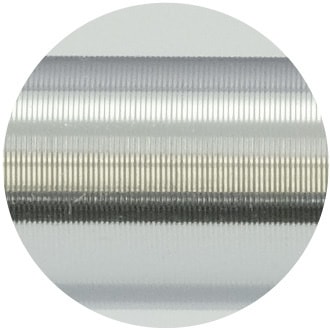

	HCr. 皮膜硬度が比較的高く、耐摩耗性に優れ、耐食性も備える。

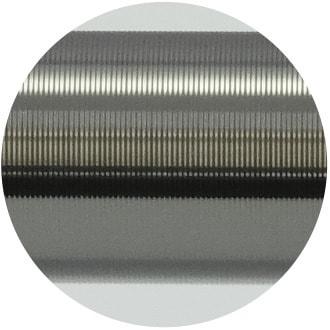

	DLC 高硬度であることに加え、摩擦係数が低い。またSUS、HCr.鍍金と比較し、親水性が高い性質を持つ。

HCr.

皮膜硬度が比較的高く、耐摩耗性に優れ、耐食性も備える。

DLC

高硬度であることに加え、摩擦係数が低い。またSUS、HCr.鍍金と比較し、親水性が高い性質を持つ。

カタログを見る

	HCr. 皮膜硬度が比較的高く、耐摩耗性に優れ、耐食性も備える。

HCr.

皮膜硬度が比較的高く、耐摩耗性に優れ、耐食性も備える。

	DLC 高硬度であることに加え、摩擦係数が低い。またSUS、HCr.鍍金と比較し、親水性が高い性質を持つ。

DLC

高硬度であることに加え、摩擦係数が低い。またSUS、HCr.鍍金と比較し、親水性が高い性質を持つ。

納期対応

通常納期2.5ヶ月～3ヶ月となります。
お急ぎの場合はお気軽にご相談ください。

その他・サポート

製作可能範囲

D外径（mm）	φ40～φ62
L全長（mm）	～3000
l溝加工範囲（mm）	製作時要指定

※その他のサイズをご希望の方はお問合せください。

品質保証

溝部の形状（ピッチ、山高さ、面積など）を測定、管理しています。
その他の測定項目、検査表の発行など、お気軽にお問合せください。

事前調査

ご使用中のアニロックスロール（小径グラビアロール）を借用して、調査させて頂く事も可能です。
アニロックスロール（小径グラビアロール）が抱える課題、問題点を把握し、課題解決方法をご提案します。

納品後サポート

納品させて頂いた製品につきまして、使用経過品の調査も対応します。
